Ansteuerung Motor CID Monitor

[hansgünter]

Weiß jemand mit welcher Spannung der Schrittschaltmotor des
CID Boardmonitors angesteuert wird und ob er in den Endpositionen abgeschaltet wird.
Ich möchte Ihn ohne das Navi ansteuern.
Wozu sind eigentlich die beiden Schalter rechts und links neben dem Monitor?
Vorab schon mal Danke

[X3 No.1]

AW: Ansteuerung Motor CID Monitor

Moin Hansguenter,

wofür willst du denn das Klappmodul nutzen? Für BC und Radio?

[mko99]

AW: Ansteuerung Motor CID Monitor

Das ist ja wieder mal ne schwierige Frage.
<schlaumeier>
Schrittmotoren kann man von 5-100 V ansteuern, entscheidend ist der Strom...
</schlaumeier>

Nee im Ernst, da muss es - wenn es denn ein SM ist - ein kleines Steuermodul existieren, der per Impuls den Vorgang komplett durchführt. Dieser Impuls wird mit hoher Wahrscheinlichkeit per 5V oder 12V anliegen müssen, respektive gegen Masse.

Endschalter sind bei derlei Anwendungen Standard, das werden die sicher sein.

Ein Schaltplan respektive Foto wäre nicht schlecht...

[wolfisX3]

AW: Ansteuerung Motor CID Monitor

Wozu sind eigentlich die beiden Schalter rechts und links neben dem Monitor?

Damit läßt sich der Monitor "von Hand" einklappen bzw. der Schwenkwinkel justieren.

Gruß Wolfi

[hansgünter]

AW: Ansteuerung Motor CID Monitor

@Frank
Ich möchte mir ein Navi in das Modul integrieren.
Wurde von einigen Mitgliedern ja schon durchgeführt.


@Martin
Schaltplan ist so eine Sache... habe keinen.
Ich dachte, die Möglichkeit besteht, mit einem der oberen Schalter
12V als Impuls auf den Motor zu geben, der dann in die entsprechende
Position läuft.
4 Adern sind am Motor vorhanden.
Vermutlich ein Dauerplus, eine Masse, und jeweils eine für den Auf-/Zu-Impuls.
Aber welche, und funktioniert das überhaupt so wie ich mir das denke?

[mko99]

AW: Ansteuerung Motor CID Monitor

Wenn an den 4 Adern wirklich nur der Motor hängt, dann nein.
Wenn da etwas Elektronik mit drin versteckt ist, dann vielleicht.

Kannst du denn Plus/Masse rausmessen?

[hansgünter]

AW: Ansteuerung Motor CID Monitor

Wenn an den 4 Adern wirklich nur der Motor hängt, dann nein.
Wenn da etwas Elektronik mit drin versteckt ist, dann vielleicht.

Kannst du denn Plus/Masse rausmessen?

Werde am Wochenende mal alles auseinanderbauen, genau nachschauen
und wieder Bescheid geben.

Schönes WE

[mko99]

AW: Ansteuerung Motor CID Monitor

Nur für den Fall, dass jemand sich mit dem Thema Schrittmotoren beschäftigen wollen sollte... hier ist eine meiner Lieblingsseiten dazu!

Die Anschlüsse eines typischen Schrittmotors sind meistens genau 4.
Achtung: nie trennen unter Betrieb! Immer erst Abstellen, dann alle vier Anschlüsse lösen.

[Schu-Ja]

AW: Ansteuerung Motor CID Monitor

Hallo,

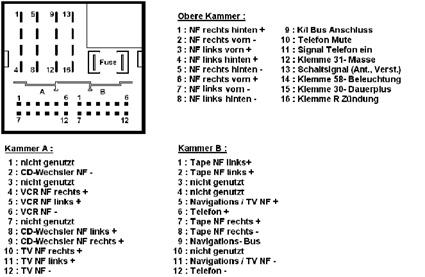

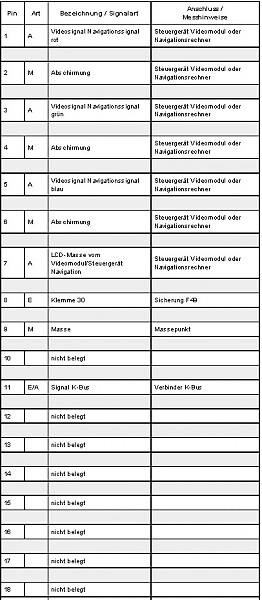

es ist ganz einfach. Den Pin8 vom weißen-CID-Monitor-Stecker an Pin15 vom Radio. Den Pin9 vom CID an Pin12 vom Radio. Den Pin11 (K-Bus) vom CID an den Pin9 (K-Bus) vom Radio. Alle genannten Anschlüsse werden am großen Radiostecker (16-Pins) angeschlossen. Bei mir funzt es sehr gut, Zündung an - Monitor geht hoch, Zündung aus – Monitor geht runter. Ich habe mir auch ein mobiles Navi in den CID eingebaut.

Gruß Rene

[mko99]

AW: Ansteuerung Motor CID Monitor

Dann bekommt die Steuerung vom Monitor also übern I/K-Bus gesagt, dass das Auto jetzt eingeschaltet wird, der Fahrer also gerne was sehen täte, und klappt auf... gute Sache :D

Aber soweit ich hansgünter verstehe, liegt sein Problem ein Stück dahinter. Mal abwarten, was er an Bildern zeigt...

[hansgünter]

AW: Ansteuerung Motor CID Monitor

So, habe das CID jetzt ganz auseinnander genommen.
Wie Schu-Ja schon bemerkte läuft die steuerung des Motors über
die Platine hinter dem Monitor, und zum Motor führen 9 Kabel.
Da mein Navigon aber recht groß ist bekomme ich die Platine nicht mehr unter.
Bleibt mir nur noch der manuelle Weg.
Werde aber den Motor drannlassen da dieser eine schöne Bremswirkung hat,
und mit Bildern berichten wenn ich weiter bin.

[mko99]

AW: Ansteuerung Motor CID Monitor

Hm, neun Kabel.
Schrittmotoren haben 4 oder 8, bei den 4 sind intern schon welche verbunden. Der neunte wird also wohl ein Schirm sein.

Ohne die Platine wirst du den dann nicht zum rennen bekommen

[Schu-Ja]

AW: Ansteuerung Motor CID Monitor

Hallo hansgünter,
eine weitere Möglichkeit, in deinem Fall wäre, die Platine extern im Bereich des Radios unter zu bringen und die zwei kleinen Kabelleisten-Stecker zum Motor zu verlängern. Ich würde dafür alte Computerkabel nehmen.

[elsnig]

AW: Ansteuerung Motor CID Monitor

Hallo,
das ist gar nicht so einfach aber schon möglich, der Schrittmotor wird über den Bus betrieben und das Signal ist nicht so einfach aufzunehmen.
Mit dem Modul aus dem Link lässt es sich aber Problemlos lösen,funktioniert beim mir tadellos. Ich habe das Modul mit dem Zündungspuls gekoppelt, so fährt es beim Einschalten der Zündung automatisch Auf, allerdings beim Ausschalten nicht Zu. Aber dafür gibt es ja die Taste Auf/Zu.

http://www.ac-services.eu/shop/produ...-x3-z4-z3.html

MfG
Volker

[hansgünter]

AW: Ansteuerung Motor CID Monitor

Zuerst einmal ein Dankeschön an alle die sich meines Problems angenommen haben.
Möchte nochmals die Anzahl der Adern an den Motor korrigieren, es sind dessen Zehn.
Ich habe den Umbau mit dem Navigon 8310 nun abgeschlossen, und gebe mich damit zufrieden den Monitor mit der Hand zu bedienen.
Ich bin auch gar nicht so unglücklich darüber, da ich das Ding höchstens
einmal die Woche benötige.

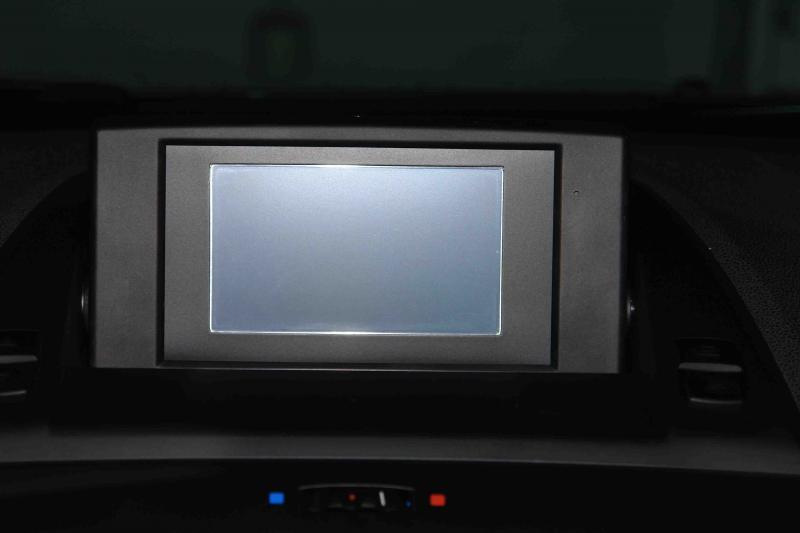

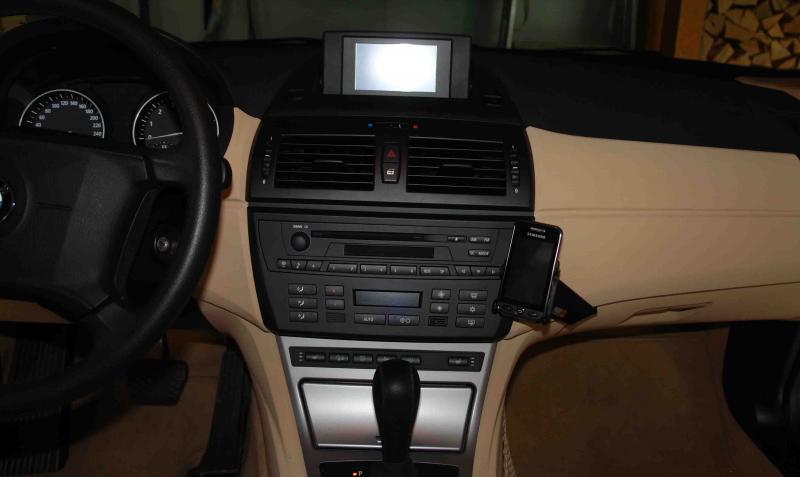

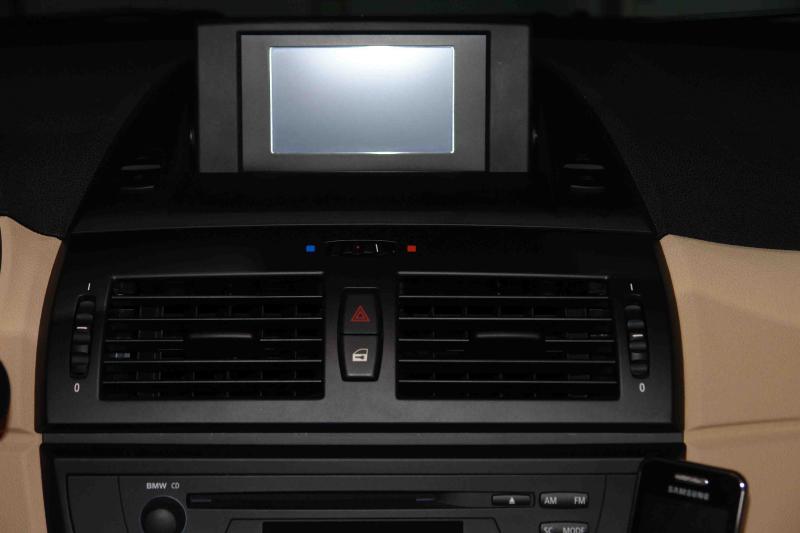

Anbei noch Bilder vom Ergebnis.
